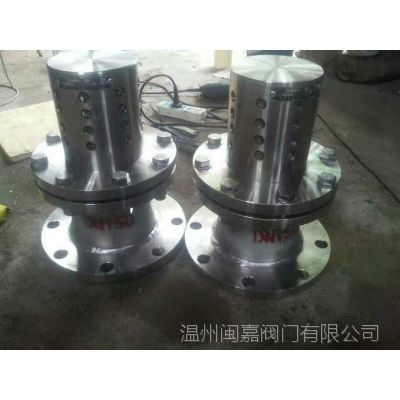

DZKP型真空破坏阀又称真空破坏器,A72W真空负压安全阀用途：现有的真空破坏阀分为气压式、电动式和机械式三大类，气压式真空破坏阀由于需要专门的气源和直流设备已逐步淘汰，电动式真空破坏阀由于需要同水泵通电及断电，一旦出现非事故的停电，此阀就能自动马上打开，破坏虹吸，截断水流，防止水流倒灌会产生主机叶轮飞扬的事件，由于还设有手动开阀、关阀的装置，人工操作方便、安全系数大。但由于此阀耗电且一旦其电路发生故障即完全失效，所以也没有完全得到市场的认可。
普通吸排气阀也具有在系统形成真空时开启往系统加气功能，但其往往在系统正压作用下，越关越严，致使开阀力增大。在系统形成真空时，不能迅速开启，导致系统因真空压力而损坏。
因此，需对现有技术进行改进，设计一种在系统形成真空时，可迅速开启阀座向系统加气的真空破坏阀。
DZKP型真空破坏阀又称真空破坏器,A72W真空负压安全阀特点
1）真空破坏阀作用于水轮机的后端，当真空度达到本阀的设定值范围时，阀门开始开启，向管内补气。
2）本阀阀门采用不锈钢纤焊技术，以***良好密封效果。
3）出厂时，按阀门开始开启真空度调整好（特殊要求时请注明）

??
1、护罩
2、螺母
3、挡块
4、轴
5、紧定螺钉
6、阀座
7、螺母
DZKP型真空破坏阀又称真空破坏器,A72W真空负压安全阀尺寸
目的就是要解决上述背景技术的不足，提供一种保护清水、污水和原水系统设备安全并可以稳定运行的的真空破坏阀。
HXF-P型真空破坏阀又称真空释放阀,真空安全阀,真空阀技术方案
真空破坏阀包括阀体，所述阀体上端设有进气口，阀体下端设有出气口，在阀体内装设有相互配合阀座和阀瓣，其特征在于:所述的阀瓣通过阀瓣臂与阀体连接，所述阀体通过连接臂连接有重锤，所述阀瓣臂和连接臂具有共同的支点，所述支点设置在阀体上。
所述阀瓣通过阀瓣臂与设置在阀体上的阀轴固定连接，所述阀轴与阀体旋转连接，阀轴通过连接臂与重锤固定连接。
阀瓣通过阀瓣臂与设置在阀体上的阀轴旋转连接，所述阀瓣臂通过连接臂与重锤固定连接。
在正常情况下，重锤的重力力矩与阀体的内部压力作用大于阀瓣重力的作用，阀瓣在阀座上保持关闭状态；而且还具有自密封功能，即阀体内部压力越大，阀瓣的关闭越严。
当系统停泵或紧急事故如停电时，管线中的水流在自身动能、势能以及管线高程作用下流动，在管线拐点位置，因流速不均形成管线负压。当管道或阀体内部里的压力降低到某一点时，阀瓣上的大气压力会打破了杠杆上的力矩平衡，则阀瓣会旋转打开，大气随之通过阀体的进气口进入阀体内部，弥补真空，以确保系统免受真空压力的损害。当阀体内部压力恢复正常后，阀瓣又在重锤的重力作用下，自动关闭。
结构简单，设计合理，是一种在系统内形成真空时，可迅速开启阀座向系统加气的真空破坏阀。
DZKP型真空破坏阀又称真空释放阀,真空安全阀,真空阀附图说明

图1是本实用新型整体结构示意图。
具体实施方式
下面结合附图和具体实施例对本发明作进一步的详细说明，便于清楚地了解本发明，但它们不对本发明构成限定。
如图1所示的一种真空破坏阀，它包括阀体1，阀体I上端设有进气口，阀体I下端设有出气口，在阀体I内装设有相互配合阀座5和阀瓣2，阀瓣2通过阀瓣臂3与设置在阀体I上的阀轴6旋转连接，阀瓣臂3通过连接臂8与重锤7固定连接，具体为:阀瓣臂3 —端通过***螺钉9与阀瓣2固定连接，阀瓣臂3另一端设有连接环10，连接环10套设在阀轴6的圆周外围，连接环10与阀轴6旋转连接，连接环10的外圆与连接臂8固定连接。
所述的阀瓣臂3为***杠杆臂，连接臂8为***杠杆臂，阀轴6为设置在阀体I上的支点。
在正常情况下，重锤7的重力力矩与阀体I的内部压力作用大于阀瓣2重力的作用，阀瓣2在阀座5上保持关闭状态；而且它还具有自密封功能，即阀体I内部压力越大，阀瓣2的关闭越严。当系统停泵或紧急事故如停电时，管线中的水流在自身动能、势能以及管线高程作用下流动，在管线拐点位置，因流速不均形成管线负压。当管道或阀体I内部里的压力降低到某一点时，阀瓣2上的大气压力会打破了阀轴6上的力矩平衡，阀瓣2会从阀座5内脱离，阀座5打开，大气随之进入阀体I内部，弥补真空，以确保系统免受真空压力的损害，当阀体I内出现断流弥合时，进入阀体I内的空气可起到缓冲作用，降低弥合水锤的冲击力，减轻系统潜在的水击。当阀体I内部压力恢复正常后，阀瓣2又在重锤7的重力作用下，自动关闭。
本实施例中，在阀瓣2上设有密封凹槽11，密封凹槽11位于阀座5与阀瓣2之间，密封凹槽11内设有与密封凹槽11相匹配的密封圈4，密封圈4上端设有限位板12，限位板12通过***螺钉13与阀瓣2固定连接。密封圈4的设置可***阀门的密封性能。
以上所述，仅是本实用新型的较佳实施例而已，并非对本实用新型结构做任何形式上的限制。凡是依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均仍属于本实用新型的技术方案的范围内，例如可以在连接环10开设通孔，连接臂8穿过通孔与阀轴6固定连接等。
