| 加工定制：是 | 品牌：闽嘉阀门 | 型号：HX-DF-压力平衡式虹吸真空破坏阀 |
| 连接形式：法兰 | 材质：不锈钢 | 阀瓣开启高度：微启式安全阀 |
| 结构形式：杠杆式 | 公称通径：165mm | 适用介质：水 |
| 标准：国标 | 流动方向：双向 | 零部件及配件：配件 |
| 形态：蝶式 | 压力环境：高压 | 阀体构造：不封闭式 |
| 3C阀门类别：工业 | 规格：165 |

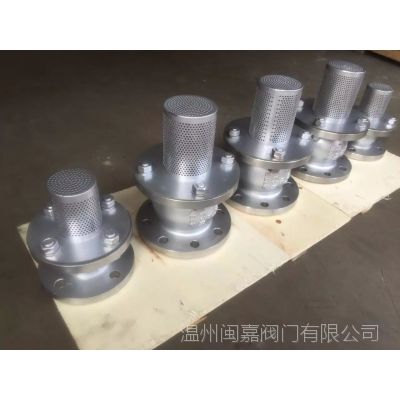

真空破坏阀（Vacuum Breaker Valve）是一种安全阀。主要用于容器或管道中，在管道或容器因系统运行或停止而产生负压或真空逐步升高时，凝汽器真空破坏阀，该阀能自动开启，破坏真空效应，使管道及其它设备不至产生瘪、凹裂等现象，以保护设备的安全。
1.真空破坏阀安装在容器罐顶部起呼气和吸气的作用。当容器的压力达到负20毫米水柱时，真空破坏阀的负压盘被真空吸上去，大气进入容器中，破坏真空。当容器的压力达到正150毫米水柱时，它的正压盘被容器中的气压顶上去，气流通过阀体流到外界。 2.真空破坏阀安装在容器罐上或者管道上方起吸气破坏真空的作用。它安装在容器罐的顶部或者管道上方。当容器或者管道的压力低于设计压力-0.01Kg~-0.1Kg时，由于管道内真空作用下，安装在阀瓣上面的弹簧开始工作，阀瓣垂直得往下打开，此时外面的大气进入容器中，破坏真空 。当容器的压力达到 0.5Kg时，阀瓣被气压顶上去，形成密封。 3.真空破坏阀属气压式阀门，在虹吸式输水管道起真空破坏阀 快速闸门的作用。它安装在输水管道的制高点。防止水流倒灌会产生主机的叶轮飞逸的事件，故它是保护主机安全运行不可缺少的重要设备。水泵停机时，控制气源三位二通电磁阀也要同步工作，防虹吸真空破坏阀，把电磁阀转换到连接压缩空气位，此时压缩空气进入气缸内，推动气缸的活塞上升，升到顶部触动行程开关，给控制室信号，此时真空破坏阀已经打开，停止电磁阀供气电路，由于管道内负压作用，大气通过吸气网急速涌入阀体—破坏虹吸—实现分流退水。在水泵启动前，需要关闭真空破
真空破坏阀（Vacuum Breaker Valve）是一种安全阀。主要用于容器或管道中，在管道或容器因系统运行或停止而产生负压或真空逐步升高时，该阀能自动开启，破坏真空效应，使管道及其它设备不至产生瘪、凹裂等现象，以保护设备的安全。
??
真空破坏阀安装：
1）真空破坏器的进气口应向下。
（2）真空破坏器应安装在管道的***，大气型真空破坏器应高出出水口溢流水位150mm以上；压力型真空破坏器应高出出水口溢流水位300mm以上。
（3）软管型真空破坏器安装高度应设置在距地面1000mm以上；用于固定器具的（澡盆或洗衣机），平衡式虹吸真空破坏阀，应高出其溢流水位150mm以上。
（4）有冻结可能时，其进水管的位置宜设置放空泄水阀。
（5）设有排气阀时，真空破坏器应设置在排气阀的下侧。
（6）在真空破坏器的设置场所应有可靠地面排水措施
